СНК -10 Сигнализатор напряжения касочный 6-10кВ

ОПИСАНИЕ

НАЗНАЧЕНИЕ

        Устройство предназначено для сигнализации звуковым сигналом о приближении к токоведущим частям ВЛ электропередач  6-10кВ (35кВ) частотой 50 Гц, находящимся под напряжением. Ресурс элементов питания без замены рассчитан на срок не менее 1,5  лет.

        Применение сигнализатора позволяет предупреждать случаи ошибочного попадания персонала на находящиеся под напряжением элементы   электроустановок.

        Звуковая индикация, малые габариты и вес (всего 30г), а также надежное крепление к каске прибора (на эластичном ремешке, который надевается по периметру каски и закрепляется поверх амортизационной вставки )   делают его удобным в эксплуатации для ремонтного персонала электрических сетей и промышленных предприятий при работе на ВЛ 6-10 кВ (35кВ).

     Прибор СНК-10 (СНК-35) является дополнительным средством защиты и служит для  определения наличия напряжения.            Для контроля ОТСУТСТВИЯ напряжения следует применять соответствующие основные средства защиты.

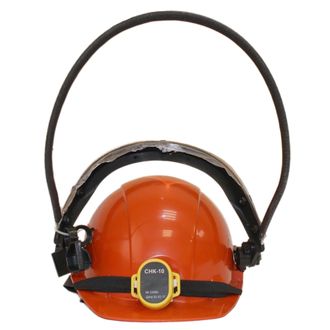

Конструктивно сигнализатор выполнен в виде пластмассового корпуса 1 с герметичным отсеком для электронной платы и отсека питания. Сигнализатор закрепляется на каске поверх козырька  при помощи эластичного ремешка 4.  Кронштейн 7 гайкой М4 прикреплён к ремешку 4,  и их необходимо закрепить на каске, а затем в направляющие 8 кронштейна вставляется сигнализатор пазами 6 и защелкивается.  При правильном закреплении прибора на каске (надписью СНК-10 вверх) сигнализатор в начале работы подает одиночный кратковременный   проверочный звуковой сигнал, которые свидетельствуют об исправности сигнализатора. Электронная схема прибора обеспечивает низкое собственное потребление тока и полную защиту от помех статического электричества, что совместно с литиевым элементом питания позволяет работать с поставляемым комплектом питания до 1,5-х  лет при ежедневной эксплуатации.

               При приближении сигнализатора к токоведущим проводам, находящимся под напряжением, на расстояние срабатывания сигнализатора, раздается сигнал тревоги. Для электроустановок, находящихся под напряжением 6-10кВ,  сигнализатор начинает срабатывать на расстоянии не менее 1,2 м.

       Выключение прибора осуществляется автоматически при снятии с каски (с кронштейна 7).

 Эластичный ремешок 4 ,в отличии от жёсткого крепления, обеспечивает защиту сигнализатора при случайных ударах и предотвращает его поломку и падение т.к. самортизирует благодаря эластичности ремешка 4.

ТЕХНИЧЕСКИЕ ДАННЫЕ

3.1. Дистанция срабатывания,

 -     не менее, м                                                                                 1,2    (3)

 -     при напряжении кВ                                                                   6-10   (35)

3.2. Потребляемый ток,  не более

        в ждущем режиме, мкА                                                               10

        в режиме индикации, мА                                                            3,0

3.3. Напряжение питания, В                                                              3 (элемент CR 2032)

3.4. Отсутствие ложных срабатываний от статического

       электричества и других электрических помех

3.5. Срок работы без замены элемента питания, лет, не менее        1,5

3.6. Повышенная влагозащищенность

3.7. Габаритные размеры, мм, не более(с кронштейном)               50х54х29

3.8. Масса, г, не более,                                                                       30

3.9. Температура окружающей среды, ºС                                        от  -30  до  + 40

3.11. Элемент питания                                                                       CR 2032 (литиевый)
